一、產品特性

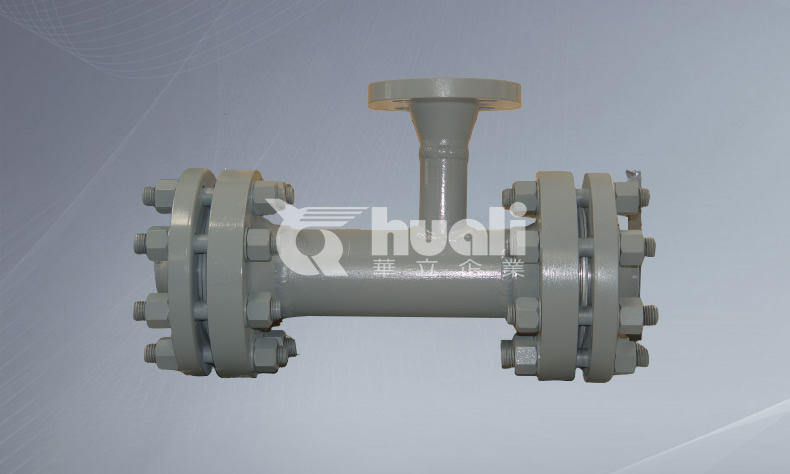

SQS系列汽水混合器是新型節能環保產品，它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地使用在加熱生活、生產用水及熱水采暖和熱力除氧等系統中。該加熱器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾管狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小孔噴入水中，二者在高速流動中瞬時良好混合，以達到加熱水的目的。
二、產品型號
|
型 號
|
SQS |
SQS |
SQS |
SQS |
SQS |
SQS |
SQS |
SQS |
SQS |
SQS |
SQS |
|
|
安 |
A |
105 |
130 |
220 |
450 |
|||||||
|
B |
105 |
130 |
170 |
300 |
||||||||
|
L |
240 |
360 |
660 |
1200 |
||||||||
|
Dg |
40 |
65 |
125 |
250 |
||||||||
|
D1 |
110 |
145 |
210 |
355 |
||||||||
|
D |
145 |
180 |
245 |
405 |
||||||||
|
n×φ |
4×18 |
4×18 |
8×18 |
12×24 |
||||||||
1、用于熱水采暖系統，作加熱設備代替原面式（間接）換熱器；
2、用于浴室加熱熱水，送入水箱，代替熱水箱中原高噪聲、強振動的蒸汽直接加熱方式；
3、用于除氧器預熱軟水；
4、用于水-水換熱。
對于不同型號規格的加熱器，在額定流量下，加熱不同溫度的熱水所需蒸汽量可由下式計算：
式中
D1——額定流量，t/h；
D0——所需蒸汽量，t/h；
T1——進入加熱器水溫，℃；
T2——加熱后的水溫，℃；
——進入加熱器在壓力p0下的飽和蒸汽熱焓，kJ/kg；C1——水在t1溫度下比熱容，kJ/kg·℃；
C2——水在t2溫度下比熱容，kJ/kg·℃；
在額定進水流量及蒸汽壓力為0.4MPa下，不同加熱溫差與蒸汽消耗量的關系：
