首頁| 公 稱 壓 力 2.94 MPa | ||||||
| 規 格 （mm） |
氧 氣 管 道 阻火器型號 |
外 形 尺 寸 | 氧氣管道閥門后 阻火器型號 |
外 形 尺 寸 | ||
| DN（mm） | HL-GYW-XT | D | L | HL-GYWV-XT | D | L |
| 15 | HL-GYW-1.5TI | 18 | 600 | HL-GYWV-1.5TI | 18 | 1598+2 |
| 20 | HL-GYW-2.0TI | 25 | 600 | HL-GYWV-2.0TI | 25 | 1598+2 |
| 25 | HL-GYW-2.5TI | 32 | 600 | HL-GYWV-2.5TI | 32 | 1598+2 |
| 32 | HL-GYW-3.2TI | 38 | 600 | HL-GYWV-3.2TI | 38 | 1598+2 |
| 40 | HL-GYW-4.0TI | 45 | 600 | HL-GYWV-4.0TI | 45 | 1598+2 |
| 50 | HL-GYW-5.0TI | 57 | 598+2 | HL-GYWV-5.0TI | 57 | 1598+2 |
| 65 | HL-GYW-6.5TI | 76 | 598+2 | HL-GYWV-6.5TI | 76 | 1598+2 |
| 80 | HL-GYW-8.0TI | 89 | 598+2 | HL-GYWV-8.0TI | 89 | 1598+2 |
| 100 | HL-GYW-10TI | 108 | 698+2 | HL-GYWV-10TI | 108 | 1698+2 |
| 125 | HL-GYW-12.5T | 133 | 698+2 | HL-GYWV-12.5T | 133 | 1698+2 |
| 150 | HL-GYW-15T | 159 | 698+2 | HL-GYWV-15T | 159 | 1698+2 |
| 200 | HL-GYW-20T | 219 | 798+2 | HL-GYWV-20T | 219 | 1700 |
| 250 | HL-GYW-25T | 273 | 798+2 | HL-GYWV-25T | 273 | 1700 |
| 300 | HL-GYW-30T | 325 | 798+2 | HL-GYWV-30T | 325 | 1700 |
| 350 | HL-GYW-35T | 377 | 798+2 | HL-GYWV-35T | 377 | 1700 |
| 400 | HL-GYW-40T | 426 | 798+2 | HL-GYWV-40T | 426 | 1700 |

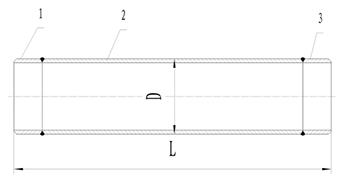

注：（A）1、3材質為0Cr18Ni9Ti、0Cr18Ni11Ti（1Cr18Ni9Ti）或20；
（B）2材質為T1、T2、TU1、TU2、B10。
