一、產品簡介
HLY系列乙炔氣點閥箱是我公司研制開發成功的安全節能型新產品。
乙炔氣點閥箱主要由進氣控制閥門、止回閥、貯氣裝置（內裝適量阻火填料）、乙炔減壓器、分流控制裝置、干式乙炔回火防止器、出氣接頭（束裝）和箱體組成。箱體背面有4個φ14的安裝孔，可供掛壁安裝。箱體正面板上安裝有進氣壓力表和出氣壓力表，可同時供一把或多把切割槍使用乙炔氣，調壓方便，壓力穩定，安全可靠，是乙炔氣用氣點的理想設備。
HLY系列乙炔氣點閥箱比原有乙炔氣點閥箱有如下優點：
1、由于采用干式乙炔回火防止器，可在攝氏零度以下正常工作。
2、原有乙炔氣點閥箱設計進氣壓力為0.15MPa，HL系列乙炔氣點閥箱設計進氣壓力為0.15—0.5MPa，可在中、高壓乙炔氣管路中應用。
3、箱體正面板上安裝有進氣壓力表和出氣壓力表，直接監控管道壓力和使用壓力。
4、體積小、外形美觀。
5、安裝、使用、維護方便，安全可靠、使用壽命長。

二、適用范圍
乙炔氣點閥箱廣泛適用于冶金、化工、船舶、建筑等行業需要進行金屬切割、氣焊等熱加工作業的乙炔管路用氣點，防止因氧-乙炔焰回火造成的燃燒和爆炸事故的發生，從而保障人身安全和設備的正常運轉。

三、主要技術參數

型號	最高進氣壓力MPa	正常使用 壓力MPa	進氣接管 通徑mm	單頭最大 流量Nm3/h	最大總 流量Nm3/h	出氣膠管 內徑mm	外形尺寸
HLY-Ⅰ	0.15-0.5	0.02-0.15	20	5	5	Φ10	1170×550×320
HLY -Ⅱ	0.15-0.5	0.02-0.15	20	5	10	Φ10	1170×550×320
HLY -Ⅲ	0.15-0.5	0.02-0.15	20	5	15	Φ10	1170×550×320

注：1、Ⅰ、Ⅱ、Ⅲ型分別表示為一只、二只、三只出氣接頭。
    2、特殊規格按用戶要求制作。

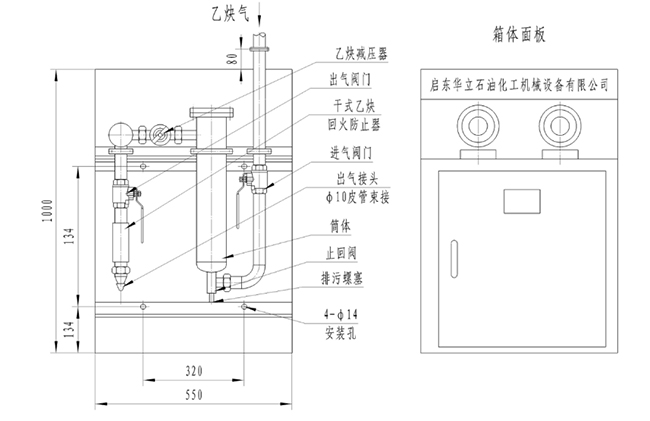

四、結構及安裝尺寸（見下圖）


五、注意事項
1、工作地應具備良好的通風條件。
2、點閥箱出廠時，均做過嚴密性試驗，用戶安裝時，箱內任何連接部位不得松動，也不允許強力組裝，以免影響使用性能。
3、干式乙炔回火防止器使用一段時間，若發現氣體流量不能滿足生產需要應及時更換，以確保使用安全。
4、進入點閥箱的乙炔氣應是潔凈的氣體。
