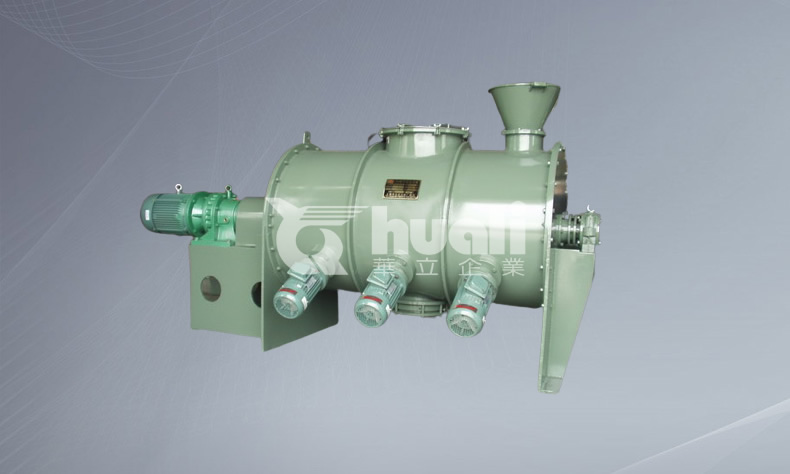

臥式犁刀混合機（以下簡稱混合機）是一種新型、高效粉體混合設備。該機可應用于化工、涂料、醫藥、食品、飼料、燃料、冶金、礦山等行業的固-固（即粉體內添加液體）混合，以及濕造粒、干燥、濃縮等復合工藝。犁刀混合機較無重力混合機的效率相對低一些，特別適合噴霧量較大，纖維含量大的場合使用。對于做?；⒅榈谋仄髽I(yè)，該機不適合，建議使用臥式螺帶混合機。
工作原理：
混合機開動后犁刀繞軸旋轉，帶動物料沿筒體徑向作周向湍動，同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作周向湍動的物料流經飛刀組時，被高速旋轉的飛刀迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下，不斷更換、擴散、在較短時間內達到均勻混合，混合精度較高。對需要固-液混合的物料，混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。
結構特點：
混合機結構主要由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等組成?；旌蠙C(jī)傳動部分包括電機、減速機、聯軸器，主要把電機的運動變?yōu)樾枰乃俣群团ぞ貍鹘o復雜刀軸。臥式筒體由鋼板卷制而成，作盛物料用，筒體上開有若干孔，供進出料，觀察用。犁刀軸支承座固定在筒體二端的蓋板上。犁刀軸由犁刀，犁刀臂和主軸組成，犁刀用犁刀臂安裝在主軸上，并作為哈夫結構，便于拆裝。飛刀組由多把飛刀組成，通過付電機直接驅動，安裝在筒體側面，為了防止粉塵進入軸承，飛刀軸采用多道密封結構。出料閥裝在筒體的底部（連續出料除外），用于關閉和放出物料，其工作是通過手柄和四連桿機構來實現的。混合機噴液裝置固定筒體圓周上，噴嘴采用農用噴頭，噴散效果好。
技術參數：

型號\項目	全容積(M3)	裝載系數	電機功率(KW)	外型尺寸 最大直徑×高	設備重量
LDH-0.1	0.1	0.4-0.6	3	1270×865×850	430
LDH-0.3	0.3	0.4-0.6	4	2070×1050×1150	950
LDH-0.5	0.5	0.4-0.6	5.5	2180×1200×1300	1100
LDH-1	1	0.4-0.6	11	2830×1620×1550	1800
LDH-2	2	0.4-0.6	18.5	3420×1810×1758	2520
LDH-3	3	0.4-0.6	18.5	3420×2045×1983	3200
LDH-4	4	0.4-0.6	22	4200×2140×2123	4836
LDH-6	6	0.4-0.6	30	4680×2290×2448	8775
LDH-8	8	0.4-0.6	45	5560×2390×2608	9360
LDH-10	10	0.4-0.6	55	5140×2390×2850	9750
LDH-12	12	0.4-0.6	55	5720×3110×2960	10660
LDH-15	15	0.4-0.6	75	5920×3280×3140	11050
