首頁盤式消聲器通過調節吸聲盤之間的距離來適應引風機不同的風量，并保持其消聲效果不變。
二、適用范圍
盤式消聲器適用0.5-10t/h水型工業鍋爐引風機控制空氣動力性噪聲，氣體含塵量應低于100mg/m3(標況)，以免影響使用效果。

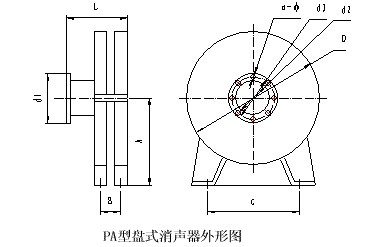

三、規格、性能、外形尺寸
型號 |
適用風量m3/h |
適用鍋爐t/h |
外 形 尺 寸 |
基 礎 尺 寸 |
法 蘭 規 格 |
|||||||
|
A |
L |
D |
B |
C |
地腳螺栓 |
d1 |
d2 |
d3 |
n-Φ |
|||
|
PA-1 |
2800 |
0.5 |
400 |
336 |
616 |
118 |
450 |
M16 |
336 |
250 |
310 |
8-Φ12 |
|
PA-2 |
3100 |
1 |
450 |
336 |
716 |
118 |
500 |
M16 |
386 |
300 |
360 |
8-Φ12 |
|
PA-3 |
3500 |
2 |
525 |
486 |
866 |
222 |
640 |
M16 |
476 |
390 |
450 |
8-Φ12 |
|
PA-4 |
7000 |
4 |
610 |
591 |
1026 |
291 |
800 |
M16 |
538 |
450 |
493 |
8-Φ12 |
|
PA-5 |
9000 |
6 |
800 |
745 |
1500 |
395 |
1100 |
M16 |
788 |
700 |
755 |
12-Φ14 |
|
PA-6 |
12000 |
8 |
830 |
745 |
1500 |
395 |
1100 |
M16 |
790 |
700 |
755 |
12-Φ14 |
|
PA-7 |
15400 |
10 |
900 |
745 |
1500 |
395 |
1100 |
M16 |
790 |
700 |
755 |
12-Φ14 |
