一、結構和作用原理

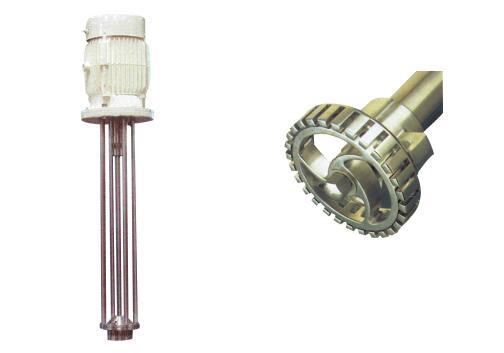

本廠生產的高剪切乳化機主要由電動機、上軸承座、立柱、上下定子、上下轉子及下軸承座等組成。
高剪切混合乳化機的多功能和安全可靠的特性，為用戶提供了較傳統設備更為獨特而有效的混合效果，機械和液壓的高速剪切是本機的關鍵所在，轉子和定子的精密配合，確保了物料每分鐘承受幾十萬次的剪切，用戶可獲得更均勻的、高品質的產品。

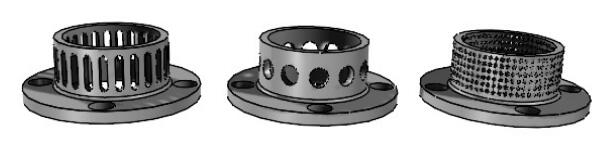

高速運動的轉子和緊密配套的定子將物料從混合乳化頭的兩側吸入，轉子將物料帶到外圍葉片，當物料通過定子頭時被四處噴射，承受強烈的機械和液壓的剪切，同時新的物料又被帶進轉子中心。四處噴射的物料碰到槽壁后反彈，完成了物流循環。上部定子、轉子的作用是直接吸引上層液體向下進入剪切區，促使輕質粒子并入到配料中去，促使料罐內的物料表層形成紊流，從而避免了一般的高剪切乳化機、高速分散機、漿式攪拌機等機型出現的整體旋渦，用有限的功率很大程度地提供新的介質表面是本混合乳化機設計的追求目標。本機上部定子一律為大圓孔；下部定子根據不同工藝要求設計成三種不同類型，使該機應用范圍更廣泛。 1、長圓孔（圖1）
a、混合用定子頭四周均布精密加工的垂直的長圓形的孔。
b、該混合乳化頭主要適用于高粘度物料的混合、顆粒細化。很大程度地提供剪切表面，介質或顆粒通過混合頭時尺寸被迅速減小，提高了混合乳化效果。用途更廣。
2、大圓孔（圖2）
a、主要起粉碎作用。定子頭四周均布較大直徑圓形通孔。
b、大圓孔主要用于普通混合工藝中減小物料顆粒尺寸。頭內圓形通孔使介質更好地作環形運動，適用于中等粘度物料的循環。
3、小圓孔（圖3）
a、定子頭四周均布精密加工的小圓形孔。
b、乳化頭主要用于解決困難的乳化工藝和極精細粉粒的懸浮。 二、應用范圍

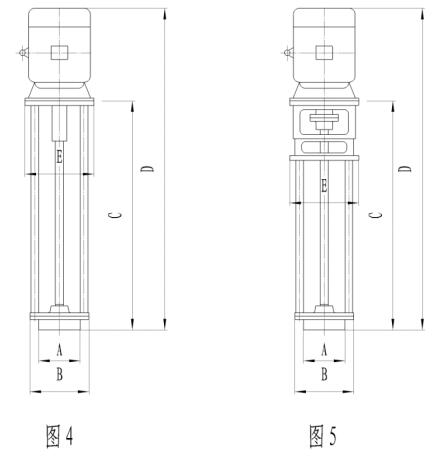

該機應用于石油、化工、日用化工、紡織、農藥、食品等工業部門的乳化、分解、溶解、分散和均質等工藝，極好的、多功能的特點和純粹的混合原理大大提高了混合效率，具有廣泛的通用性和靈活性。圖4結構適用于常壓無密封要求的場合，圖5結構適用于有壓力要求無泄漏場合。

應用實例
精細化工	顏料、塑料助劑、填料分散、膠黏劑、塑料跑道、樹脂乳化、改性塑料、硅油乳化、熱融膠、密封劑、膠水、染料、糊料、漿料、整理劑、表面活性劑、均染劑、碳黑分散、防粘劑、脫模劑、消泡劑、氟清洗劑、光亮劑、皮革助劑、顏料膏、蠟乳化、殺菌劑、絮凝劑、混凝劑
石油化工	潤滑油、重油乳化、柴油乳化、原油乳化、改性瀝青、乳化瀝青、催化劑、蠟乳化
生物醫藥	注射劑、抗菌素、藥乳液、藥乳膏、保健品、微膠囊乳化、細胞組織破碎
涂料油墨	印刷油墨、乳膠漆、建筑涂料、納米涂料、光固化涂料、涂料助劑、碳黑分散、汽車漆、打印墨水、釉、膨潤土
農 藥	殺蟲劑、種衣劑、除草劑、藥乳油、化肥、農藥助劑、綠色農藥
納米材料	納米材料的分散、解聚
食品工業	果汁、果醬、冰淇淋、乳制品、食品添加劑、茶飲料、巧克力、豆奶、香精
日化產品	液體洗滌劑、面霜、唇膏、洗面奶、硅油乳化、日用香精、護膚品
造 紙	紙漿、膠黏劑、松香分散、助劑、染料、樹脂乳化

三、技術參數

型號	100L	100Lx	101	105	110	125	130	150	175	1100
功率	0.30	0.30	1.1	4	7.5	18.5	22	37	55	75
轉速	0-10000	0-15000	2880	2880	2880	1440	1440	1440	1440	1440
A	35	35	88	103	121	158	217	279	325	330
B	64	—	140	157	190	258	290	356	440	432
C	279	100- 250	622/ 584	838/ 787	1130/ 1057	1283/ 1321	1372	1638	1994	2599
D	—	—	889/ 1162	1168/ 1469	1575/ 1839	1854/ 2276	2108/ 2477	2362/ 3023	2794/ 3378	3516 /4115
E	—	—	250	300	370	450	450	450	559	559
容積L	1.1-10	≤500mL	15- 100	50- 200	90- 1000	150- 2000	200- 3000	800- 5000	1500- 8000	1500- 20000
重量Kg	16	10	41	73	168	300	523	614	818	955

注：表中分母值為圖5結構中的C、D值。
四、本廠該產品先進之處、品質保證：
1、采用雙吸頭機構，很大程度地促進混合、分散、粉碎、乳化。
2、主軸、底軸承、雙吸頭均采用易拆換結構，維護、更換零件半小時內輕松完成。
3、定子、轉子為精密鑄件，美觀、萬千產品同一質量保證。
4、整體無螺栓聯結支架，結構剛性大，上下法蘭同心度好。
5、二十個月包修，常年出廠價供應配件。
6、以納米材料為軸承，耐用、抗腐蝕。
